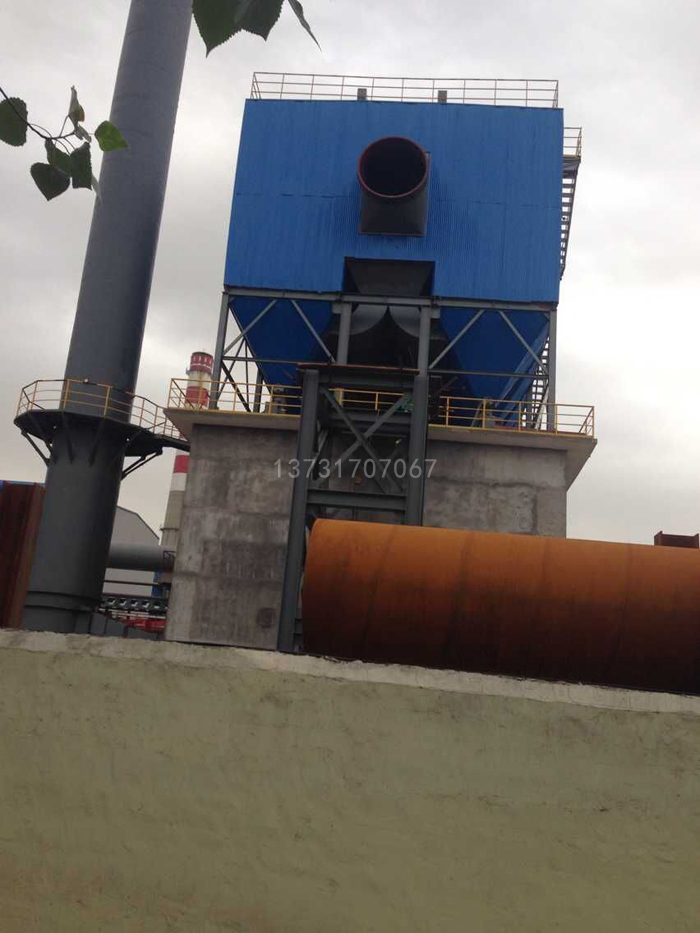

中頻電爐除塵器係統方案的最終確定

發布日期：2017-12-08 21:05

　　電爐布袋除塵器特點：
　　分室離線連續脈衝清灰，解決周期長，二次吸附等問題。
　　脈衝氣源處理，解決結露問題。
　　大沉降室，降低除塵器結構阻力。
　　中進風形式，使濾袋負載均勻，延長濾袋的平均使用壽命。
1、過濾風速的確定
　　選擇合理的過濾風速是確定除塵器結構的重要參數之一，影響至關重大。O同類除塵器在應用上，片麵追求投資少，占地省，而照搬國外的工藝經驗選擇高達2.0-2.5m/min的過濾風速，不考濾國產濾料的應用極限和O佳工作點，其結果導致濾袋壽命急劇下降和“高阻症”的出現，係統風量在短期內很快下降，運行成本上升和達不到除塵效果。
2、離線清灰
　　離線清灰是避免粉塵二次吸附的有效手段，可大大提高清灰效率。其中，除塵器淨化倉設計成小單室，清灰係統運行時，僅有一室參與離線清灰，閉掉一個室的過濾麵積對整個係統基本無影響。可使除塵器長期穩定運行。

二、係統工藝
　　1）係統工藝著重考慮以上幾個方麵
　　1、根據電爐煙氣捕集的條件確定工藝流程並使工藝短程化係統低阻化
　　2、係統低阻化
　　3、優化係統風機、電機的匹配性，提O率。
　　4、在滿足總圖布置的前提下，使設備布局更加合理。
　　2）係統工藝特征：“低阻、中溫、大流量”
　　其目的是
　　1、消耗能量低的前提下，獲得較大的處理風量，O捕集效果。
　　2、在同樣的處理風量下，盡可能混入冷風，保證煙氣溫度在50℃-1OO℃之間，既不能燒毀濾袋，又不能減少運行能耗。
　　3、在同樣的處理風量情況下，優化管道設計，降低係統阻力。
　　2）溫度控製
　　布袋除塵器允許工作溫度上限為120℃(瞬)。高於l20℃溫度煙氣進入除塵器將會燒毀布袋，冶金行業的生產過程中產生的煙用野風閥的形式來控製煙氣溫度常用而簡單有效的方法。
　　3）處理風量的確定
　　係統風量的確定是除塵係統設計中心的關鍵所在，如何科學合理地計算除塵係統所需風量直接影響除塵效果的成敗。
　　1、係統風量偏低時的問題
　　A、根據工藝條件估算差
　　B、車間勞動衛生雜件差，天車工作業環境惡劣
　　c、易燒濾袋尤其是管道短，流速高時。
　　2、係統風量的計算方法
　　A、根據工藝條件估算煙氣平均溫度；
　　B、根據煙氣成份計算成份的熱容量
　　c、根據鐵水兌倒方式，鐵水流程遠近，鐵水流的大小和鐵水的溫度等因素，
　　估算出煙氣的上升速度和煙柱的截麵積：
　　D、O外電爐的實測資料；
　　E、我公司在冶金煙塵治理長期積累的經驗；
　　F、根據罩形確定罩形係數；
　　G、通過罩口截麵積流速和換氣次數校校處理風量；
　　4）根據理論計算以及實踐經驗確定本方案的係統風量；
　　優化管網設計，降低管網阻損，使係統阻損發揮O佳效能,合理布置管網、降低管網阻損
　　5）清灰機製自動化
　　設置清灰程序確保除塵器的清灰工藝。由PLc可編程序控製器控製離線閥、脈衝閥的動作，按時間順序不問斷清灰。
　　6）除塵器脈衝氣源溫度必頻控製在“露點”以上，常溫的氣源不適合作清灰源使用，所以有效地控製脈衝氣體溫度提高濾袋使用壽命和防結露的必要措施。由於依靠人工控製脈衝氣體溫度顯得繁瑣和麻煩，故在清灰氣源加熱氣包上設有溫度傳感器並與PLc連接，隨時監測清灰氣體溫度當溫度低於下O，讓加熱氣包工作加熱氣源，當溫度高於上O，讓加熱氣包停止加熱。
　　7）除塵器入口煙氣溫度控製自動化
　　捕集罩吸入的煙氣是高溫煙氣，不經過溫度處理而進入除塵器，必將燒毀耐溫120℃的除塵濾袋。
　　所以在王管道上高有1個電動混風閥和2個溫度傳感器並與PLc連接，其中一個靠近吸口，另一個靠近除塵器進口，電動混風閥靠近主管道前端，當吸口處溫度傳感器監測到煙氣溫度值上O，由PLC控製打開電動混風閥，混入冷氣以降低煙氣溫度；當吸口處溫度傳感器及除塵器進口處溫度傳感器監測到煙氣溫度低於設定溫度值下O，由PLC控製關閉電動混風閥。由PLc控製開關電動混風閥可確保進入除塵器的煙氣溫度，從而保證除塵器濾袋的安全。
　　8）卸灰操作自動化
　　除塵器的卸灰及輸灰設備均由PLC控製，隻需按一次按鈕，即可完成卸灰及輸灰過程。
　　電爐除塵器兩工藝原理比較
　　短流程（無冷卻設備）特點：
　　1、一、二次煙氣混合降低係統煙氣溫度
　　2、係統阻力小
　　3、換熱效率低
　　4、占地麵積小，布置靈活
　　5、設備故障點少，維護量小
　　6、係統總風量略大
　　長流程（有冷卻設備）特點：
　　1、用冷卻設備降低係統煙氣溫度
　　2、係統阻力略高
　　3、換熱效率高
　　4、增加冷卻設備占地麵積
　　5、增加冷卻設備的維護
　　6、係統總風量小
　　工藝技術：根據中頻電爐冶煉過程產生的煙氣特點，結合本公司多年來在冶金高溫煙氣除塵方麵總結出來的經驗，中頻電爐煙氣治理係統工藝遵循“低阻、中溫、大流量”的設計原則。
　　其主要技術措施：
　　1、煙氣捕集：誘導捕集
　　2、煙氣冷卻：低阻板式機力冷卻器或一、二次煙氣互混冷卻。
　　3、煙氣淨化：抗結露低阻脈衝清灰布袋除塵器。
　　4、l係統管網設計優化，降低管網阻力。
　　5、係統在較小電機功率配置下，達到較大的風量，降低運行電耗。
