本廠生產的ZC-Ⅱ型回轉反吹扁袋除塵器係機械工業部設計總院。第一設計院等單位協作研製成功的一種新型的先進的布袋除塵器，運行多年來的實踐證明該除塵器具有O、低阻維護簡單及運行可靠等優點。適用於細微粉塵的工藝回收和除塵淨化，排放濃度可遠低於O規定。
回轉反吹扁袋式除塵器屬低能清灰、外濾型袋式除塵器，它的濾袋采用扁袋，將濾袋的橫截麵形狀作成梯形或楔形。與圓形濾袋相比，在濾布單位麵積的過濾負荷相同的條件下，其占地麵積小，結構緊湊，即單位體積內可布置較多的過濾麵積，這是它的一大特點。目前它已逐步在機械、冶金、電力等部門工廠推廣使用。
一、 構造及工作原理：

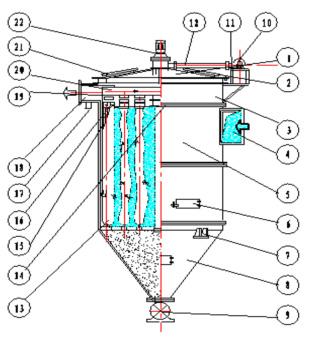

它由以下四部分組成：（詳見基本結構圖1）
1．上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。
2．中箱體：包括花板、濾袋、除塵骨架、濾袋導口、過濾室筒體、進氣口、入孔門。
3．下箱體：包括定位支承架、灰鬥、星型卸灰閥、支座。
4．反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。
反吹風旋臂由置於頂蓋上的減速器驅動，反吹風機落地安裝，通過中心管與旋臂連接對於三、四圈布置的濾袋，旋臂設分圈反吹裝置。
星形卸灰閥、減速裝置和電機、反吹風機、旋臂減速機構及循環風管路等均為配套件。根據用戶要求可以代配，平台、梯子在係列化的總裝圖中未予示出，它們和反吹風機基礎及循環風管路應視現場具體情況進行設計和安裝。
工作原理：
過濾工況—含塵氣流由切向進入過濾室上部空間，由於入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰鬥。小顆粒塵彌散於過濾室袋間空隙從而被除塵濾袋阻留。粘附在濾袋外層，淨化空氣透過濾壁經花板上濾袋導口匯集於清潔室，由通風機吸出而排放於大氣中。
再生工況—隨著過濾工況的進行，阻留粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控製阻力上O，根據需要可以手動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹。自控裝置我公司也可以配套提供。具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流並改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵。旋臂分圈逐個反吹。當濾袋阻力降到下O，反吹風機構手動關閉或自動停止工作，為節約反吹風機動力，減少反吹風量對於三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除塵器設有分圈反吹機構使每次隻反吹一個濾袋。
二、主 要 特 點：
回轉反吹扁袋除塵器與O常用的脈衝布袋除塵器相比具有以下特點：
1.殼體按旋風除塵器蝸殼型進口設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂的體形，受力均勻、抗爆性能好。
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
除塵器蓋 |
12 |
反吹風管 |
|
2 |
觀察孔 |
13 |
布袋 |
|
3 |
清潔室 |
14 |
花板 |
|
4 |
進氣口 |
15 |
布袋框架 |
|
5 |
過濾室筒體 |
16 |
濾袋導口 |
|
6 |
入孔門 |
17 |
噴口 |
|
7 |
支座 |
18 |
出氣口 |
|
8 |
灰鬥 |
19 |
分圈反吹機構 |
|
9 |
星形卸灰閥 |
20 |
旋臂 |
|
10 |
反吹風機 |
21 |
換袋入孔 |
|
11 |
循環風管 |
22 |
旋臂減速機構 |
2.采用了設備配套的高壓風機反吹清灰，不受使用場合氣源條件的限製，易損件少，維護簡便、運行可靠、克服了壓縮空氣脈衝清灰的弊病、反吹風作用距離大、可采用長濾袋、充分利用空間、占地麵積小。
3.采用梯型扁袋在圓筒體內布置，結構簡單緊湊，過濾麵積指標高。在反吹風作用下，梯形扁袋振幅大，隻需一次振擊，即可抖落積塵、有利於提高濾袋壽命。
4.用除塵器的阻力作為信號，可自動控製回轉反吹清灰，視入口濃度高低，自動調整清灰周期。
5.本設備上蓋分為多塊，可隨意打開，換袋、維護非常方便。
6.本設備經幾次設計後，入口濃度不必限製在15克/m3。即使150克/m3也不必增加旋風除塵器。本設備具有旋風除塵器的功能，但是不存在旋風除塵器的阻力。雖然本設備增加成本費用，售價不會提高。
7.除嚴寒地區外，本除塵器可室外露天設置，不用建造除塵器間。
由於回轉反吹扁袋除塵器設計合理，結構簡單，運行可靠，維護方便，幾乎無易損件，與其它型袋式除塵器相比，綜合性能具有更多的優越性。
三、性能及選用說明：
1.回轉反吹扁袋除塵器所需過濾麵積按下列公式計算:
F=L/60V(平方米)
公式中：L 通過除塵器的過濾風量(立方米/小時)
V 過濾風速(米/分)
2.過濾風速的選定:
對於過濾溫度高(80＜T≤120℃)。濃度高、顆粒細的含塵氣體，建議按低檔負荷運行，采用過濾風速V=1.0—1.5米 P 分，選用A型規格。
對於過濾常溫(t≤80℃)，濃度低，顆粒粗的含塵氣體，建議按高檔負荷運行，采用過濾風速V=2.0—2.5米/分，選用B型規格。
3.工作阻力:
常溫工況空載運行阻力為30—40毫米水柱，負載運行阻力控製範圍應與所選用的過濾風速相適應。
對低檔運行工況，選用工作阻力80—130毫米水柱。
對高檔運行工況，選用工作阻力110—160毫米水柱。
4.過濾效率:
生產性實測數據
|
粉 塵 類 型 |
假 比 重 公斤/立方米 |
入口濃度 克/米3 |
平均效率% |
排放濃度 毫克/米3 |
|
電爐超細粉塵 |
550—650 |
1.1—5.0 |
99.2—99.75 |
2.7—38.9 |
|
煤粉加熱爐粉塵 |
|
3.9 |
99.5 |
19.5 |
對煤粉塵及電爐高溫(冷卻到120℃)超細金屬氧化物粉塵，排放濃度遠低於O排放標準，因此本除塵器完全能勝任超細粉塵的淨化要求。
5.入口溫度：
除塵布袋材料采用“208”工業滌綸絨布。根據其熱力性能(耐溫150℃)設計選用時，建議對穩定高溫煙氣入口溫度不超過120℃、對不穩定偶爾出現(時間一般不超過5分鍾)的高溫煙氣；在濾袋沾灰條件下、入口溫度允許放寬至150℃。
6.濾袋壽命：
正常使用壽命不小於1年。
7.防爆措施：
當使用在易爆氣體場合，在除塵器中箱體及頂蓋應設翻板式防爆門，頂蓋與清潔室間必須增設斜銷式緊固件，選用時應予以說明。
四、配套件選用說明：
1反吹風機：
反吹風機參數與反吹風管路接法有關。
若采用大氣風反吹，即反吹風機吸入口與大氣相通。此時清潔室負壓亦為反吹風作用壓頭，但反吹風量成為係統的一種漏風因素，減少有效吸塵風量，且在高溫工況下易產生結露現象。
若采用循環風反吹，即反吹風機吸入口與清潔室相通，此時反吹風係統自成回路，清除了漏風因素和結露危險，但不能利用清潔室負壓，所選用風機風壓即為反吹風實際需用壓頭。
從運行可靠性出發，推薦循環反吹風方式，據此選定反吹風機如附表1所列。在反吹風機入口管路上安裝按暖通OT305圖製作的密閉式斜插板閥，若采用大氣反吹風方式，則所選反吹風機稍有富裕，此時應在其入口安裝DDZ —Ⅰ型電動調節閥門，與反吹風機聯鎖，克服漏風因素。
反吹風機實際運行參數與過濾工況參數密切相關，在運行調試時，應調節反吹風管路閥門，使反吹風動力能夠吹落濾袋上的積塵，又不至於太強，以免影響濾袋壽命。
2 旋臂傳動機構：
旋臂回轉速度應嚴格按表中參數選定。推薦選用XLED型或BLED型行星針輪擺線減速機。亦可根據當地產品供應情況，在滿足要求的輸出軸轉速和扭矩的前提下，配用其它減速裝置。
3 卸灰裝置：
灰鬥下口采用星形閥，對布置一、二圈濾袋的除塵器配用Φ300YJD—B型卸料裝置。對布置三、四圈濾袋的除塵器配用Φ400YJD—B型卸料裝置。
4 反吹風自控方案：
采用定阻力控製方式，以除塵器阻力作為訊號控製反吹風機構自動啟閉工作。取壓管設在除塵器進氣口及出氣口上。
取壓裝置 ——差壓變速器——電控裝置—— 旋臂轉動機構 減速器
自控裝置為“ZC—DKB”型電控屏，詳見專門說明書。
對於間斷工作的使用場合也可采用U型壓力計0—300毫米指示，手動控製反吹風工作或采用定時控製方式。
五、型號表示方式係列：
型號表示方式：列144ZC—Ⅱ—5—BNP570回轉反吹扁袋除塵器。
第一項：144為濾袋數量（隻）
第二項：ZC是指回轉反吹的“轉” “吹”漢語拚音字頭。
第三項：Ⅱ— 是指設計序號。
第四項：5是指袋長（米）
第五項：根據過濾風速V的不同，分為A、B兩檔。A表示低檔負荷，B表示高檔負荷。
第六項：根據入口的氣流旋轉方向，分為S、N兩種。S表示入口順時針旋轉，N表示入口逆時針旋轉。
第七項：根據出風口接管形式，分為平出口與下出口兩種，P表示平出口、X表示下出口。
第八項:570為公稱過濾麵積（米2）。
係列化規格說明
本係列擬定十二種規格
圈數： 1—4圈
袋數： 24—240袋共四種，按24為模數確定各圈袋數。
袋長： 2.0—6.0共五種
過濾麵積： 40—1150平方米共十二種。
十二種規格的主要參數詳見附表1，其主要尺寸詳見附表2。
六、設備安裝、試車：
1. 灰鬥過濾室筒體，清潔室等各法蘭之間應嵌入密封填料才能擰緊螺栓，防止漏氣。
2. 各入孔門、防爆門、觀察孔等處，均應有橡膠條，以保證其密封性。
3. 花板與托架，托架與擱圈之間應嵌入密封填料，然後緊固及調整螺栓，使花板平麵與轉臂反吹風口平 行且保證62mm距離。
4. 花板的梯形孔應與下托架上的相應定位圈垂直，防止放入除塵框架後上口歪斜漏氣。
5. 反吹風旋臂傳動機構安裝時要注意上下垂直，旋臂回轉平麵與框架導口上平麵平行且保持2—4mm距離。轉動要靈活，風口翻轉裝置與撞頭位置恰當，翻動正確靈活。
6. 除塵骨架外麵套上濾袋(絨毛朝裏)，袋口與導口用壓條栓緊，防止漏氣，然後小心插入花板中(注意不使濾袋劃破或劃傷)，尾端錐肖插入下托架相應的定位圈中，上部導口框下麵放上橡膠圈後用壓板斜肖壓緊。
7. 頂蓋合上後，應先試其旋轉是否靈活，頂蓋與清潔室外圈結合處應用橡膠密封，保證頂蓋下合時的密封性。
8. 安裝完畢後，各傳動部分均應加注潤滑油，然後試轉一下檢查減速器是否反轉，如反轉，應立即重新接線，以免損壞機件，確實無誤再正式啟動。
七、維 護 檢 修：
1. 各傳動部件均應定期注油。
2. 應定期檢查反吹風旋臂是否正常旋轉。
3. 灰鬥的積灰應定期清理，不得過多。
4. 反吹風自控係統應定期檢查，防止故障。
5. 定期停車檢查各濾袋，發現濾袋有破損應及時調換濾袋。
6. 在室外工作的布袋除塵器，應定期進行拷鏟油漆、防止鏽蝕。
7. 應經常注意排風管中有否粉塵排出，如發現有冒灰現象，應及時清查原因，進行排除。
8. 在檢查除塵器上部清潔室時，應關機，切斷電源、注意安全、並同時有二人操作，防止啟動風機，入孔門被吸閉或旋臂轉動，造成傷亡事故。
八、訂 貨 須 知：
1. 訂貨時按本說明書,根據需要列出型號及全名。
2. 是否配套訂購下列附件：電控屏、反吹風機、旋臂減速裝置、卸料裝置。
3. 反吹風的型式需說明（采用大氣風反吹或是循環風反吹）如不提要求，本廠隻按大氣風反吹發貨。
4. 如用於非爆炸性氣體時，請注明不帶防爆門。
5. 如應用在含有腐蝕性氣體場合時，分圈反吹風機構不宜采用，如應用於常溫場合而不采用分圈反吹風機構時，請在訂貨時說明，另行選用反吹風機。
6. 應盡量注明反吹風入口與除塵器支座的平麵位置。
7. 如需訂購備品備件，本廠可滿足供應。
8. 訂購本廠各種規格除塵器，本廠可負責安裝、試車、但協議另訂。
9. 本廠係列產品除塵設備及使用說明書如有改變恕不另行通知。
回轉反吹扁袋除塵器係列化規格 附表1
|
序號 |
型 號 |
過濾麵積（米2） |
處理風量 |
袋長 （米） |
圈數 （圈） |
袋數 （袋） |
|||
|
公稱 |
實際 |
V （米/分） |
L （米3/時） |
||||||
|
1 |
24ZC200 |
A B |
40 |
38 |
1.0~1.5 2.0~2.5 |
2280~3420 4560~5700 |
2．0 |
1 |
24 |
|
2 |
24ZC300 |
A B |
60 |
57 |
1.0~1.5 2.0~2.5 |
3420~5130 6840~8550 |
3．0 |
1 |
24 |
|
3 |
24ZC400 |
A B |
80 |
76 |
1.0~1.5 2.0~2.5 |
4560~6840 9120~11400 |
4．0 |
1 |
24 |
|
4 |
72ZC200 |
A B |
110 |
114 |
1.0~1.5 2.0~2.5 |
6840~10260 13680~17100 |
2．0 |
2 |
72 |
|
5 |
72ZC300 |
A B |
170 |
170 |
1.0~1.5 2.0~2.5 |
10200~15300 20400~25500 |
3．0 |
2 |
72 |
|
6 |
72ZC400 |
A B |
230 |
228 |
1.0~1.5 2.0~2.5 |
13680~20520 27360~34200 |
4．0 |
2 |
72 |
|
7 |
144ZC300 |
A B |
340 |
340 |
1.0~1.5 2.0~2.5 |
20400~30600 40800~51000 |
3．0 |
3 |
144 |
|
8 |
144ZC400 |
A B |
450 |
455 |
1.0~1.5 2.0~2.5 |
27300~40950 54600~68250 |
4．0 |
3 |
144 |
|
9 |
144ZC500 |
A B |
570 |
569 |
1.0~1.5 2.0~2.5 |
34140~51210 68280~85350 |
5．0 |
3 |
144 |
|
10 |
240ZC400 |
A B |
760 |
758 |
1.0~1.5 2.0~2.5 |
45480~60220 90960~113700 |
4．0 |
4 |
240 |
|
11 |
240ZC500 |
A B |
950 |
950 |
1.0~1.5 2.0~2.5 |
57000~85500 114000~142500 |
5．0 |
4 |
240 |
|
12 |
240ZC600 |
A B |
1140 |
1138 |
1.0~1.5 2.0~2.5 |
68280~102420 136560~170700 |
6．0 |
4 |
240 |
1#X型為天津減肥速器廠產品，B型為上海變速機械廠產品，兩者均（jun1）可選用。
1.2.4圈同時隻反吹一個濾袋2圈係同時反吹二個濾袋的反吹風量分圈反吹機構如遇特殊情況不用，必須加大反吹風機的風量。
續表
|
反 吹 風 機 |
電 動 機 |
回 轉 臂 減 速 器 |
||||||
|
型 號 |
風 量 米3/小時 |
風 壓 毫米水柱 |
型 號 |
功率 (千瓦) |
型 號# |
速比 |
輸出軸轉速 (轉/分) |
功率 (瓦) |
|
9-19#4A 9-19-4.5A |
1245 1969 |
388 486 |
Y90-2 Y112M-2 |
2.2 4.0 |
XLED0.4-63 BLED220×120 |
731 667 |
2.0 2.2 |
0.4 0.25 |
|
″ |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
9-19#5A ″ |
1897 1360 ″ |
606 594 ″ |
Y132S1-2 Y112M-2 ″ |
5.5 4 ″ |
″ |
″ |
″ |
″ |
|
9-19#4.5A ″ |
2359 2555 ″ |
469 456 ″ |
Y132S1-2 |
5.5 ″ |
XLED0.4-63 BLED270×150 |
731 841 |
2.0 1.8 |
0.4 0.37 |
|
″ 9-19#5A |
″ 2701 2164-2432 |
″ 600 608-606 |
″ Y132S2-2 Y132S1-2 |
″ 7.5 5.5 |
″ |
″ |
″ |
″ |
|
″ 9-19#5.6A |
″ 3417 |
″ 760 |
″ Y160M-2 |
″ 10.0 |
″ |
″ |
″ |
″ |
|
9-19-#5A ″ |
3237 ″ |
5.9 ″ |
Y132S2-2 ″ |
7.5 ″ |
XLED0.8-63 BLED270×150 |
1225 1081 |
1.2 1.4 |
0.8 0.37 |
|
″ ″ |
″ ″ |
″ ″ |
″ ″ |
″ ″ |
″ |
″ |
″ |
″ |
|
″ ″ |
″ ″ |
″ ″ |
″ ″ |
″ ″ |
″ |
″ |
″ |
″ |
|
″ ″ |
″ ″ |
″ ″ |
″ ″ |
″ ″ |
XLED0.8-63 BLED330×180 |
1505 1521 |
1.0 1.0 |
″ |
|
″ ″ |
″ ″ |
″ ″ |
″ ″ |
″ ″ |
″ |
″ |
″ |
″ |
|
″ 9-19-#5.6A |
″ 3417 |
″ 760 |
″ Y160M-2 |
″ 10.0 |
″ |
″ |
″ |
″ |
尺 寸 表 附表1
|
序號 |
型號 |
總重kg |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
|
|
1 |
24ZC-Ⅱ-2 |
A B |
1820 1825 |
650 |
2180 |
1390 |
1690 |
350 |
4375 |
1100 |
600 |
565 |
927 |
320 |
1690 |
320 |
|
2 |
24ZC-Ⅱ-3 |
A B |
1979 1989 |
″ |
3180 |
″ |
″ |
″ |
5375 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
3 |
24ZC-Ⅱ-4 |
A B |
2146 2158 |
″ |
4180 |
″ |
″ |
″ |
6375 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
4 |
72ZC-Ⅱ-2 |
A B |
3944 3954 |
″ |
2180 |
2050 |
2530 |
″ |
5035 |
1600 |
1000 |
832 |
1194 |
360 |
2506 |
400 |
|
5 |
72ZC-Ⅱ-3 |
A B |
4624 4639 |
″ |
3180 |
″ |
″ |
″ |
6035 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
6 |
72ZC-Ⅱ-4 |
A B |
5310 5320 |
″ |
4180 |
″ |
″ |
″ |
7035 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
7 |
144ZC-Ⅱ-3 |
A B |
8239 8280 |
850 |
3180 |
2940 |
3530 |
435 |
7161 |
2100 |
1400 |
1154 |
1516 |
″ |
3522 |
″ |
|
8 |
144ZC-Ⅱ-4 |
A B |
8974 9028 |
″ |
4180 |
″ |
″ |
″ |
8164 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
9 |
144ZC-Ⅱ-5 |
A B |
9956 10001 |
″ |
5180 |
″ |
″ |
″ |
9164 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
10 |
240ZC-Ⅱ-4 |
A B |
15291 15383 |
1000 |
4180 |
3680 |
4380 |
500 |
9077 |
2600 |
1800 |
1418 |
1780 |
440 |
1386 |
450 |
|
11 |
240ZC-Ⅱ-5 |
A B |
17125 17440 |
″ |
5180 |
″ |
″ |
″ |
10077 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
|
12 |
240ZC-Ⅱ-6 |
A B |
18945 19085 |
″ |
6180 |
″ |
″ |
″ |
11077 |
″ |
″ |
″ |
″ |
″ |
″ |
″ |
尺 寸 表 附表2
|
序號 |
型號 |
N1 |
N2 |
P或P×Q |
Φ1 |
R |
S |
T |
V |
Φ2 |
進口 |
出口 |
|||
|
a |
b |
c |
d |
||||||||||||
|
1 |
24ZC-Ⅱ-2 |
A B |
89 |
111 |
160 |
24 |
260 350 |
970 〝 |
200 〝 |
1200 〝 |
360 〝 |
250 〝 |
320 500 |
320 400 |
320 〝 |
|
2 |
24ZC-Ⅱ-3 |
A B |
〝 |
〝 |
〝 |
〝 |
300 350 |
〝 1005 |
〝 250 |
〝 |
〝 450 |
〝 320 |
400 500 |
320 500 |
〝 |
|
3 |
24ZC-Ⅱ-4 |
A B |
〝 |
〝 |
〝 |
〝 |
300 415 |
″ |
″ 300 |
〝 1300 |
〝 560 |
〝 |
400 630 |
500 800 |
〝 |
|
4 |
72ZC-Ⅱ-2 |
A B |
117 |
133 |
200 |
25 |
〞 500 |
1425 1465 |
350 400 |
1700 〝 |
〝 700 |
〝 400 |
〝 800 |
〝 |
400 〝 |
|
5 |
72ZC-Ⅱ-3 |
A B |
〝 |
〝 |
〝 |
〝 |
500 725 |
〝 |
350 450 |
〝 1800 |
630 800 |
〝 |
〝 1250 |
〝 1250 |
〝 |
|
6 |
72ZC-Ⅱ -4 |
A B |
〝 |
〝 |
〝 |
〝 |
600 725 |
〝 1515 |
〝 500 |
〝 |
750 900 |
〝 500 |
1000 1250 |
1000 1600 |
〝 |
|
7 |
144ZC－Ⅱ-3 |
A B |
115 |
135 |
260×130 |
〝 |
600 900 |
2015 2080 |
450 600 |
2400 2500 |
800 1120 |
〝 630 |
1000 1600 |
〝 |
330 〝 |
|
8 |
144ZC－Ⅱ－4 |
A B |
〝 |
〝 |
〝 |
〝 |
725 1100 |
〝 |
550 700 |
〝 |
1000 1250 |
〝 |
1250 2000 |
1250 2000 |
〝 |
|
9 |
144ZC－Ⅱ－5 |
A B |
〝 |
〝 |
〝 |
〝 |
〝 |
〝 2165 |
600 750 |
〝 2600 |
1120 1400 |
〝 800 |
〝 |
1600 2500 |
〝 |
|
10 |
240ZC－Ⅱ－4 |
A B |
165 |
185 |
300×230 |
30 |
725 1350 |
2590 〝 |
700 850 |
2900 3100 |
1250 1600 |
〝 |
1250 2500 |
〝 |
800 〝 |
|
11 |
240ZC－Ⅱ－5 |
A B |
〝 |
〝 |
〝 |
〝 |
1100 1350 |
〝 2690 |
750 950 |
3000 3200 |
1400 1800 |
〝 1000 |
2000 2500 |
2000 3000 |
〝 |
|
12 |
240ZC－Ⅱ－6 |
A B |
〝 |
〝 |
〝 |
〝 |
1100 1600 |
〝 |
〝 |
〝 |
〝 |
〝 |
2000 3000 |
2500 3500 |
〝 |
ZC(LPD)型機械回轉反吹扁袋除塵器
本除塵器采用圓形體結構受力均勻、抗爆性能好、結構緊湊，采用高壓風機反吹清灰，不受氣源條件限製，利用阻力自動控製反吹清灰節約能源，延長布袋的使用壽命。嚴寒地區室內安裝，其它地區都能在室外安裝。可廣泛應用於機構、鑄造、礦山、冶煉、建材、糧食、化工等許多部門。
用戶選用應注意對溫度高，濃度大，顆粒細的粉塵應選用A型，反之用B型為宜。
本除塵器不帶卸料器。
ZC(LPD)型機械回轉反吹扁袋除塵器係列化規格及價格表
|
型號 規格 |
過濾 麵積 （m2） |
處 理 風 量 |
袋長 |
圈數 |
袋數 (條) |
效率 % |
阻力 H2O |
外形尺寸 Φ×高 (mm) |
重量 公斤 |
價格 (元) |
||
|
V米/分 |
m3/分 |
|||||||||||
|
ZC-24/2 |
A |
38 |
1.0-1.5 |
2400-4600 |
2.0 |
1 |
24 |
>99 |
>120 |
Φ1690×4370 |
1916 |
28309 |
|
B |
38 |
2.0-2.5 |
4800-6000 |
2.0 |
1 |
24 |
||||||
|
ZC-24/3 |
A |
57 |
1.0-1.5 |
3600-5400 |
3.0 |
1 |
24 |
Φ1690×5370 |
2086 |
30399 |
||
|
B |
57 |
2.0-2.5 |
7200-9000 |
3.0 |
1 |
24 |
||||||
|
ZC-24/4 |
A |
79 |
1.0-1.5 |
4800-7200 |
4.0 |
1 |
24 |
Φ1690×6370 |
2263 |
35009 |
||
|
B |
79 |
2.0-2.5 |
9600-12000 |
4.0 |
1 |
24 |
||||||
|
ZC-72/2 |
A |
114 |
1.0-1.5 |
6600-9900 |
2.0 |
2 |
72 |
Φ2530×5030 |
4150 |
54972 |
||
|
B |
114 |
2.0-2.5 |
10200-16500 |
2.0 |
2 |
72 |
||||||
|
ZC-72/3 |
A |
170 |
1.0-1.5 |
10400-15300 |
3.0 |
2 |
72 |
Φ2530×6030 |
4868 |
64515 |
||
|
B |
170 |
2.0-2.5 |
20400-25500 |
3.0 |
2 |
72 |
||||||
|
ZC-72/4 |
A |
228 |
1.0-1.5 |
18800-20700 |
4.0 |
2 |
72 |
Φ2530×7030 |
5587 |
74041 |
||
|
B |
228 |
2.0-2.5 |
27800-34500 |
4.0 |
2 |
72 |
||||||
|
型號 規格 |
過濾 麵積 m2 |
處 理 風 量 |
袋長 |
圈數 |
袋數 (條) |
效率 % |
阻力 H2O |
外形尺寸 Φ×高 (mm) |
重量 公斤 |
價格 (元) |
||
|
V米/分 |
m3/分 |
|||||||||||
|
ZC-114/3 |
A |
340 |
1.0-1.5 |
20400-40600 |
3．0 |
3 |
144 |
>99 |
>120 |
Φ3530×7145 |
8900 |
117867 |
|
B |
340 |
2.0-2.5 |
10800-51000 |
3.0 |
3 |
144 |
Φ3530×7145 |
8900 |
117860 |
|||
|
ZC-144/4 |
A |
450 |
1.0-1.5 |
27000-54500 |
4.0 |
3 |
144 |
Φ3530×8145 |
11760 |
155848 |
||
|
B |
450 |
2.0-2.5 |
54000-67500 |
4.0 |
3 |
144 |
Φ3530×8145 |
11760 |
155848 |
|||
|
ZC-144/5 |
A |
569 |
1.0-1.5 |
34200-68300 |
5.0 |
3 |
144 |
Φ3530×9145 |
14280 |
189042 |
||
|
B |
569 |
2.0-2.5 |
68490-85500 |
5.0 |
3 |
144 |
Φ3530×9145 |
14280 |
189042 |
|||
|
ZC-240/4 |
A |
760 |
1.0-1.5 |
68280-45400 |
4.0 |
4 |
240 |
Φ4380×9060 |
16100 |
226182 |
||
|
B |
760 |
2.0-2.5 |
90960-113700 |
4.0 |
4 |
240 |
Φ4380×9060 |
16100 |
226182 |
|||
|
ZC-240/5 |
A |
950 |
1.0-1.5 |
57000-85500 |
5.0 |
4 |
240 |
Φ4380×10370 |
18270 |
254771 |
||
|
B |
950 |
2.0-2.5 |
114000-145000 |
5.0 |
4 |
240 |
Φ4380×10370 |
18270 |
254771 |
|||
|
ZC-240/6 |
A |
1140 |
1.0-1.5 |
68280-12420 |
6.0 |
4 |
240 |
Φ4380×11870 |
20039 |
290824 |
||
|
B |
1140 |
2.0-2.5 |
136560-170700 |
6.0 |
4 |
240 |
Φ4380×11870 |
20039 |
290824 |
|||
