LDM-L/M/S型係列離線(在線)清灰脈衝袋

寧夏石嘴山化工廠20T鍋爐配套LDM-3200型係列離線清灰脈衝袋式除塵器

內蒙古集寧4000型瀝青攪拌站配套的LDM-1600型係列離線清灰脈衝袋式除塵器  180KW引風機

LDM-L/M/S型係列離線(在線)清灰脈衝袋式除塵器除塵效率高，能達到99.9%-99.99%，且運行穩定，不受粉塵比電阻的影響，也不受粉塵種類，濃度大小，粒徑大小的限製，能適應工藝工況和負荷大的變化，排放濃度在30mg/Nm3以下甚至可達到5mg/Nm3。處理風量範圍大且靈活，可小到1000m3/h，大到2*106m3/h以上，占地麵積也相對較小，當需要維護檢修，更換濾袋時，可隨時分室進行過濾而不停機。其除塵O穩定，可大量回收有用的原料及其他物料，並能在除塵係統管道中噴入石灰石，白雲石等可以吸附煙氣中的油霧，瀝青，焦油，然後通過除塵器除去，同時，對濾袋上所積附的未完全吸附的粉塵還可以進一步進行吸附並保護濾袋不被粘附。所以說此款除塵器非常適用於10T鍋爐、15T鍋爐、20T鍋爐、35T鍋爐的除塵工作。

一、簡介

本除塵器是借鑒O外先進技術研製成功的大型脈衝袋式除塵器，是單元組合式結構，可根據用戶需要串接或並接組成整體。除塵器具有O能、低消耗的噴吹裝置，可實現低壓力、短脈衝並適合長濾袋的清灰。除塵器設有預分離導向結構，可使含塵氣體由下部進入，粗顆粒被分離流入灰鬥，氣流向上進入濾袋區，可實現順噴，提高清灰效果。

本除塵器是一種除塵效率高、運行可靠、結構緊湊、安裝維修方便的大型除塵設備。

離線清灰解決了常規脈衝袋式除塵器存在的“粉塵再附與失控”問題，大大提高了濾袋清灰效果，從而提高過濾速度，節省清灰能耗和延長濾袋壽命，是91看片具有特色的專有技術產品。

本除塵器特別適用於質輕、粒細、粘性粉塵的空氣淨化。分大、中、小三個係列。

二、結構及工作原理

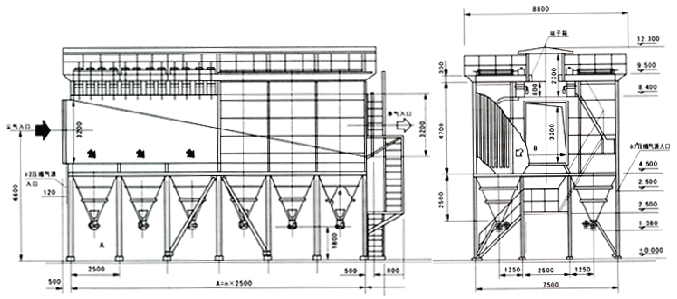

該除塵器由進出口煙道、除塵室、淨氣室、清灰係統及灰鬥等組成（見圖4）。工作時廢氣溫度降為130℃，瞬間可達180℃的含塵氣體由布袋除塵器中下部的進口煙道分配後進入各室的灰鬥，煙氣由於折流和速度降低等原因使得比較粗、比較重的粉塵顆粒得以沉降，達到預分離的目的。細粉塵隨氣流轉折向上進入除塵室，由於濾袋的過濾作用，粉塵被阻留在濾袋的外表麵，過濾後淨氣體由濾袋內部進入各單元的淨氣室，並匯合於出口煙道"經引風機後通過煙囪排入大氣。

隨著時間推移，粉塵不斷地附著在濾袋上，使濾袋內外壓差增大，增大到設定值時，PLC控製係統發出信號，執行機構開啟脈衝閥用壓縮空氣進行脈衝清灰，以上的各項動作均由PLC可編程控製儀控製。

三、特點

1）氣流渦旋打散及均布裝置

氣流在進入除塵器後，由於截麵突變會產生較強的渦旋，渦旋氣流會使剛收下來的粉塵再次以較高速度上揚，這樣不僅增加了濾袋負，同時也會衝刷濾袋並降低濾袋使用壽命。加入氣流渦旋打散及均布裝置後，可很大程度上減少渦旋對濾袋的衝刷，避免袋底相碰，延長濾袋使用壽命。

2）獨立模塊設計

普通的脈衝袋除塵器所有除塵室共用1個或2個灰鬥，當某個室檢修時，有大量的冷空氣通過共用的灰鬥進入收塵係統，使風機負荷大大增加以至造成風機電動機停機（也就是除塵器停機），進而影響整個燒成係統生產。

而該除塵器的每一個除塵室在操作上相對獨立，在每一個除塵室的進、出口煙道上都設有閥門，使其如同一個獨立的小除塵器，可以將某個除塵室從運行中獨立出來，如同彼此獨立的幾台小除塵器的並聯，因此可以實現真正意義上的離線清灰，在線維修，使水泥廠能在不停窯的基礎上維修袋除塵器。

3）獨特的清灰係統

該除塵器采用逐行噴吹的方式，可通過噴吹管上開孔孔徑的變化，合理調節壓縮空氣噴吹到袋底的壓力，使其既能清灰徹底，又不損傷除塵布袋。

4）自帶旁路係統

該除塵器在設計中考慮了係統試生產時工況不穩定、上遊設備（熱交換器）出現故障時，入口溫度將會超過濾袋的允許使用溫度，為了保護濾袋，在進出口煙道中增設了旁路係統，當出現異常高溫時，進氣閥自動關閉，旁路閥打開，所有超高溫氣體從旁路風道通過，從而可以保護濾袋不被燒損。

5）用於窯頭高溫煙氣處理時，采用耐高溫濾料，濾袋必須采用耐溫超過180℃耐磨蝕性好、抗氧化性能好的濾料。實踐證明，采用經過特殊工藝處理的耐高溫濾料，濾料裁剪采用激光切割，成型好，質量高，其使用效果好、使用壽命長。

6）除塵骨架

袋籠的所有筋線都采用自動點焊而成，橫筋的焊點位於立筋的內表麵，並去除毛刺，避免濾袋的損傷。

四、技術性能

LDLM 、LDMM、LDMS型係列離線(在線)清灰脈衝袋式除塵器

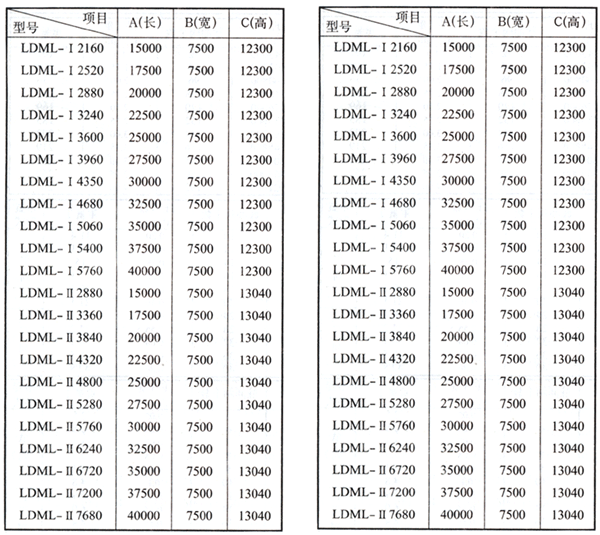

主要尺寸:
